1.目标​

1.安装并使用 kuboard 管理集群:

之前我们已经安装部署了 K3s 集群 [参照 安装 K3s] ，现在我们目标是通过 Kuboard 管理该集群;

2.从 harbor 下载镜像并运行

需要从我们自建的 Harbor 镜像仓库下载镜像并通过 Kuboard 部署到 K3s 集群上;

2. 安装 Kuboard（docker-compose 部署）​

本文按 docker-compose 方式部署 Kuboard，镜像、端口、集群地址、数据目录等全部集中在 .env 中管理。

2.1 宿主目录​

宿主目录用途
/data/runtime/docker/kuboard/dataKuboard 数据目录

若将 .env 中 KUBOARD_DATA_DIR 留空，则回退使用 Docker 命名卷 kuboard-data，无需创建宿主目录。

2.2 创建宿主目录​

bind mount 首次使用需先建目录：

mkdir -p /data/runtime/docker/kuboard/data

2.3 编制 .env​

在本目录创建 .env 文件（内容如下，按需修改）：

# ---------- Kuboard 环境变量（集中管理） ----------
# 镜像版本
KUBOARD_IMAGE=eipwork/kuboard:v3
# 容器名
KUBOARD_CONTAINER_NAME=kuboard
# Web 界面端口（映射到容器 80）
KUBOARD_PORT=30080
# Kuboard Agent 通信 TCP 端口（映射到容器 10081）
KUBOARD_AGENT_PORT=10081
# K3s/K8s 集群 API 服务端地址（对应 KUBOARD_ENDPOINT）
KUBOARD_ENDPOINT=https://192.168.0.110:6443
# 宿主机数据目录（统一约定 /data/runtime/docker/<服务>）；留空则回退到命名卷 kuboard-data
KUBOARD_DATA_DIR=/data/runtime/docker/kuboard/data
TZ=Asia/Shanghai

2.4 .env 变量说明​

变量说明示例
KUBOARD_IMAGE镜像版本eipwork/kuboard:v3
KUBOARD_CONTAINER_NAME容器名kuboard
KUBOARD_PORTWeb 界面端口（映射到容器 80）30080
KUBOARD_AGENT_PORTAgent 通信 TCP 端口（映射到容器 10081）10081
KUBOARD_ENDPOINTK3s/K8s 集群 API 服务端地址https://192.168.0.110:6443
KUBOARD_DATA_DIR数据目录，留空回退命名卷/data/runtime/docker/kuboard/data
TZ时区Asia/Shanghai

KUBOARD_ENDPOINT 需要对应 K3s 服务端地址

2.5 docker-compose.yml​

在本目录创建 docker-compose.yml：

services:
  kuboard:
    image: ${KUBOARD_IMAGE}
    container_name: ${KUBOARD_CONTAINER_NAME}
    restart: unless-stopped
    environment:
      KUBOARD_ENDPOINT: ${KUBOARD_ENDPOINT}
      KUBOARD_AGENT_SERVER_TCP_PORT: ${KUBOARD_AGENT_PORT}
      TZ: ${TZ}
    ports:
      - "${KUBOARD_PORT}:80/tcp"
      - "${KUBOARD_AGENT_PORT}:10081/tcp"
    volumes:
      - ${KUBOARD_DATA_DIR:-kuboard-data}:/data/docker/kuboard/data

volumes:
  kuboard-data:

2.6 启动​

cd 集群管理工具Kuboard
docker compose up -d
docker compose ps
docker compose logs -f kuboard
docker compose down        # 停止并移除容器（命名卷数据保留）
docker compose down -v     # 连数据卷一起清空

3. Kuboard 使用教程​

3.1 登陆​

浏览器访问 http://192.168.0.110:30080，用户名: admin，密码: Kuboard123

主页面:

kuboard-mainpage

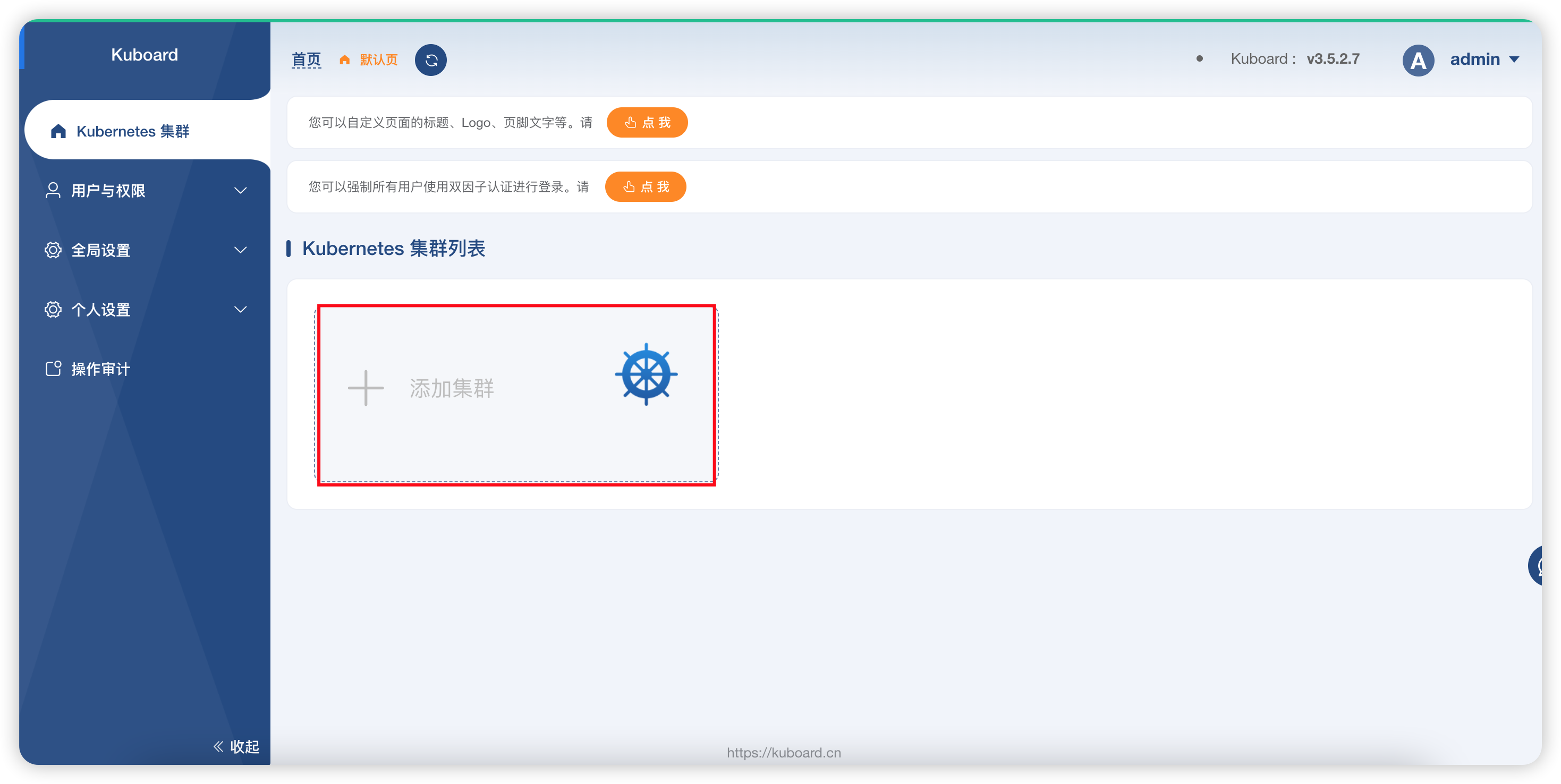

3.2 创建集群​


选择 KubeConfig 方式

add-k8s-cluster1

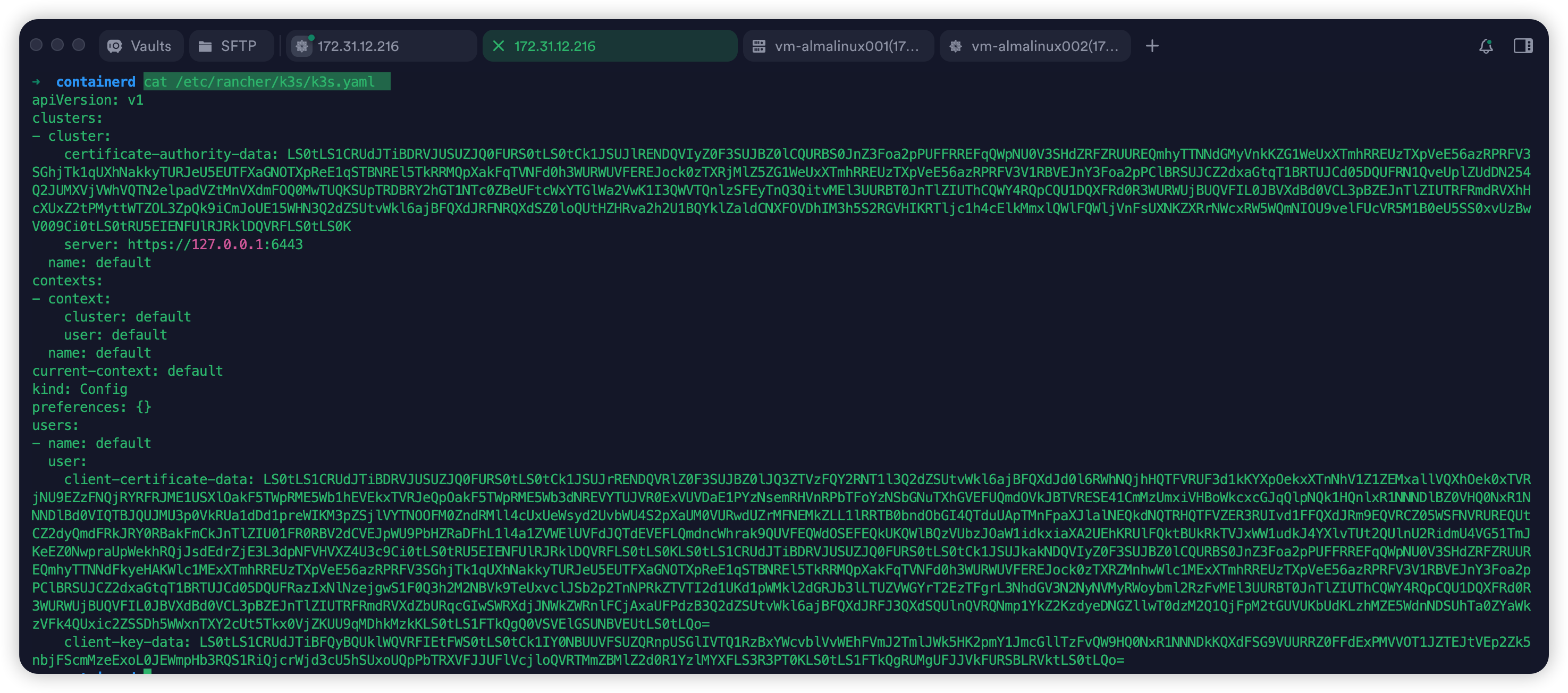

按照提示登录到 k3s-master 上执行 cat /etc/rancher/k3s/k3s.yaml


复制并粘贴 /etc/rancher/k3s/k3s.yaml内容

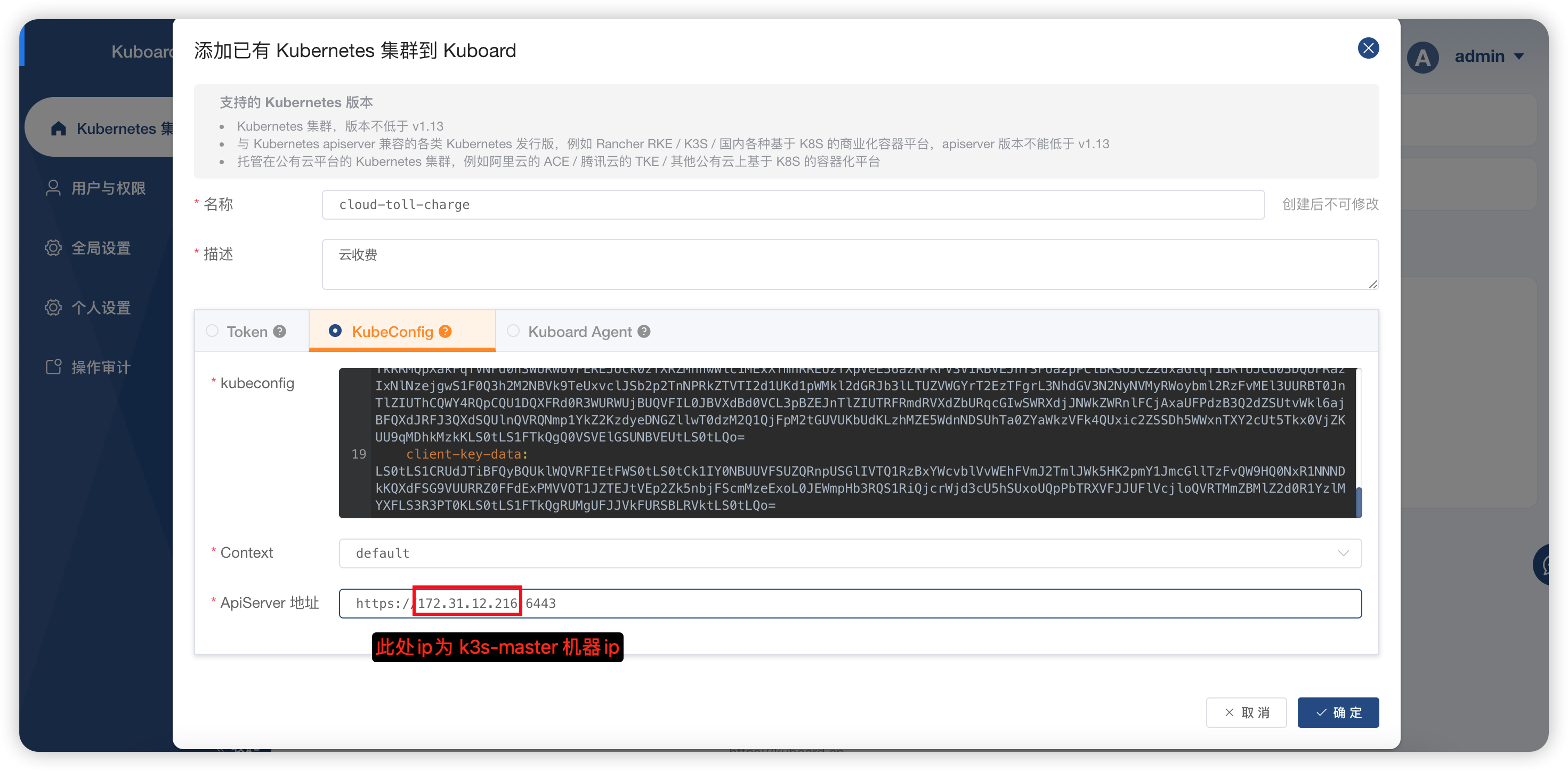

add-k8s-cluster2

集群创建成功


3.3 查看集群信息​

点击创建的集群，点击 集群概要, 查看集群概要信息，可以看到 k3s-master, k3s-node01, k3s-node02 3 个节点都已经被管理:


4. 通过 Kuboard 部署应用​

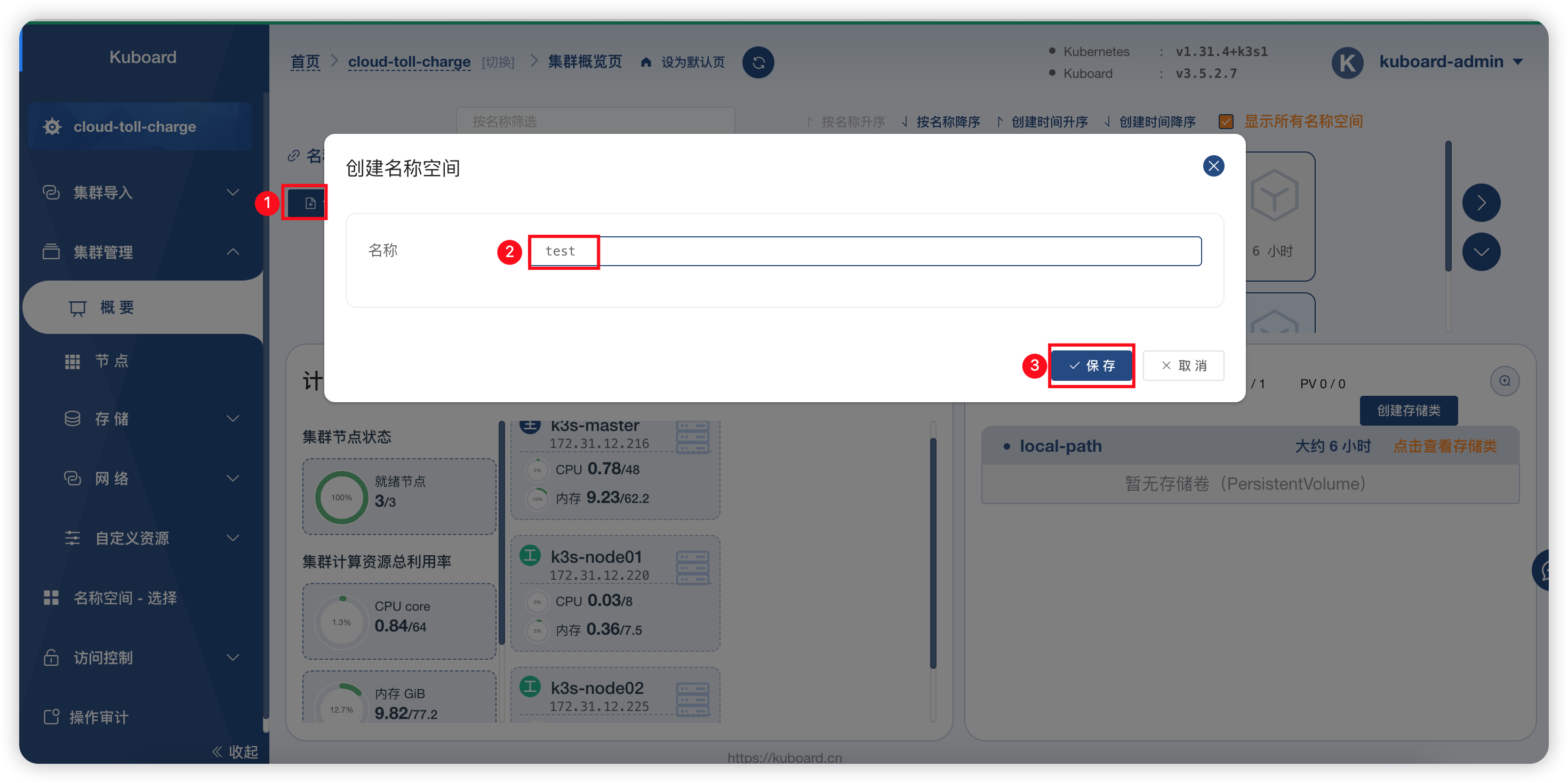

4.1 创建命名空间​

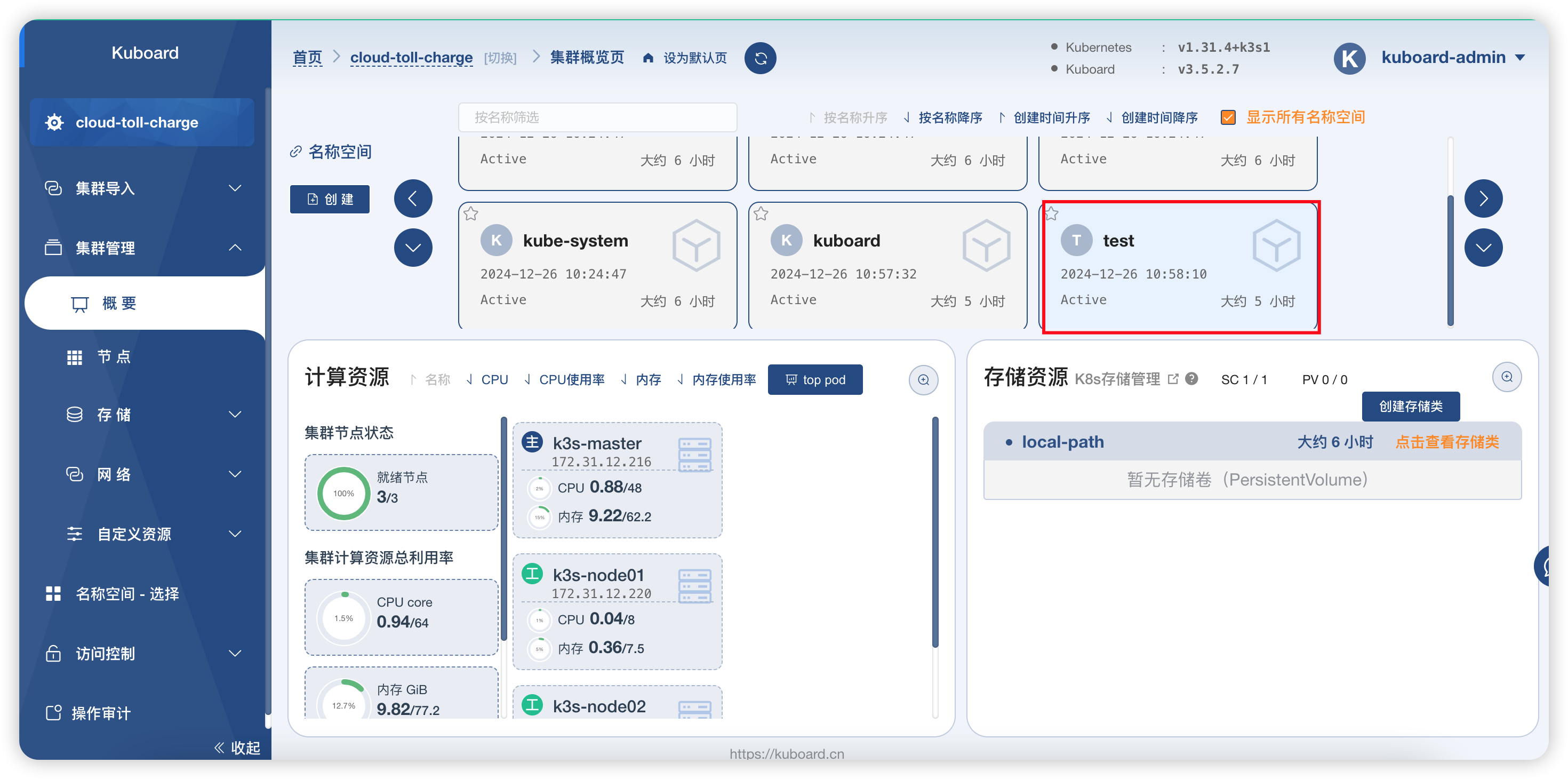

创建成功

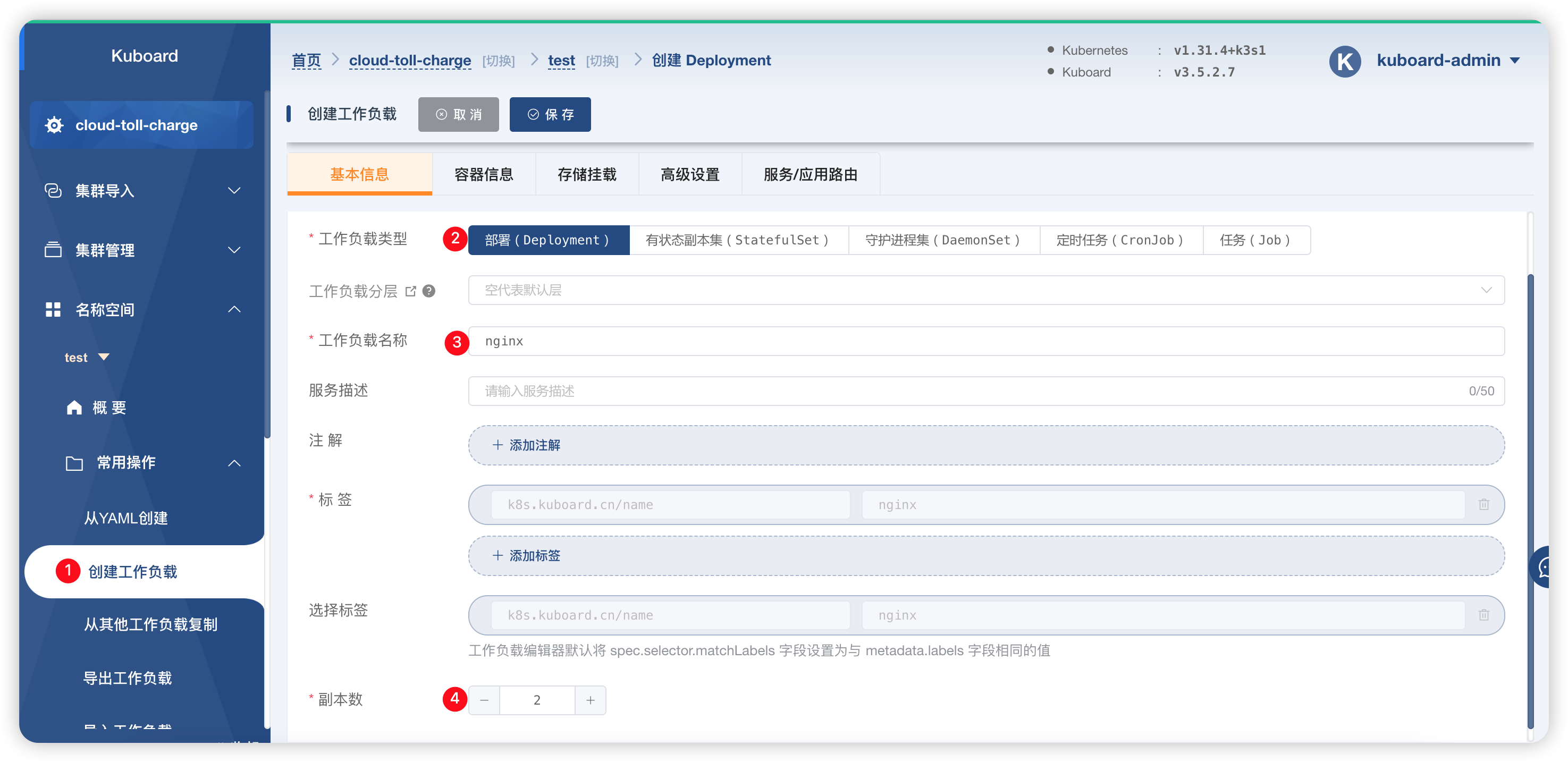

点击 test 进入命名空间，依次点击常用操作—创建工作负载。如下图依次填写工作负载名称、副本数、然后点部署


4.2 配置容器信息​

4.2.1 配置 Harbor 支持 https 访问​

请参照 Harbor 安全访问

4.2.1 containerd 接入 harbor 仓库​

K3s 使用 containerd 容器运行时，可以配置 Containerd 连接到私有镜像仓库，并使用它们在节点上拉取私有镜像。

启动时，K3s 会检查/etc/rancher/k3s/中是否存在registries.yaml文件，并指示 containerd 使用文件中定义的镜像仓库。如果你想使用一个私有的镜像仓库，那么你需要在每个使用镜像仓库的节点上以 root 身份创建这个文件。

请注意，server 节点默认是可以调度的。如果你没有在 server 节点上设置污点，那么将在它们上运行工作负载，请确保在每个 server 节点上创建registries.yaml文件。

Containerd 中的配置可以用于通过 TLS 连接到私有镜像仓库，也可以与启用验证的镜像仓库连接

4.2.1.1 停止 K3s 服务​

需要停止 K3s 的 Server 及 Agent 节点服务

登陆到 k3s-master 节点192.168.0.110上，执行以下命令

systemctl stop k3s

登陆到 k3s-node01 节点172.31.12.220上，执行以下命令

systemctl stop k3s-agent

登陆到 k3s-node02 节点172.31.12.225 上，执行以下命令

systemctl stop k3s-agent
4.2.1.2 配置 k3s-master​
vi /etc/rancher/k3s/registries.yaml

写入内容为:

mirrors:
  docker.io:
    endpoint:
      - "https://harbor.repo:8443"
configs:
  "harbor.repo:8443":
    auth:
      username: admin
      password: Harbor12345
    tls:
      ca_file: /data/harbor/ssl/ca.crt
      cert_file: /data/harbor/ssl/harbor.repo.crt
      key_file: /data/harbor/ssl/harbor.repo.key

重启 K3s 服务使配置生效:

systemctl restart k3s

查看生效配置:

cat /var/lib/rancher/k3s/agent/etc/containerd/config.toml

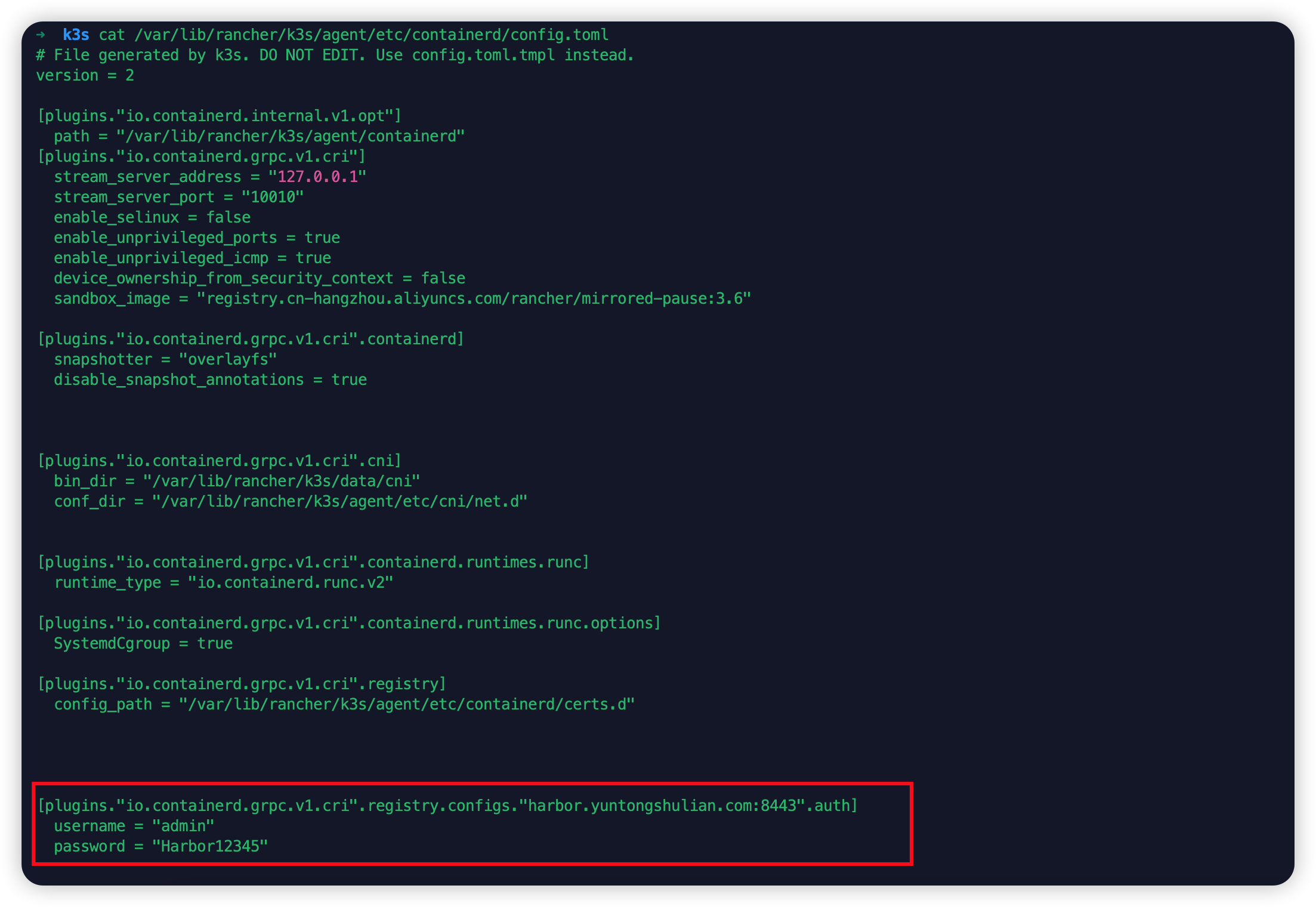

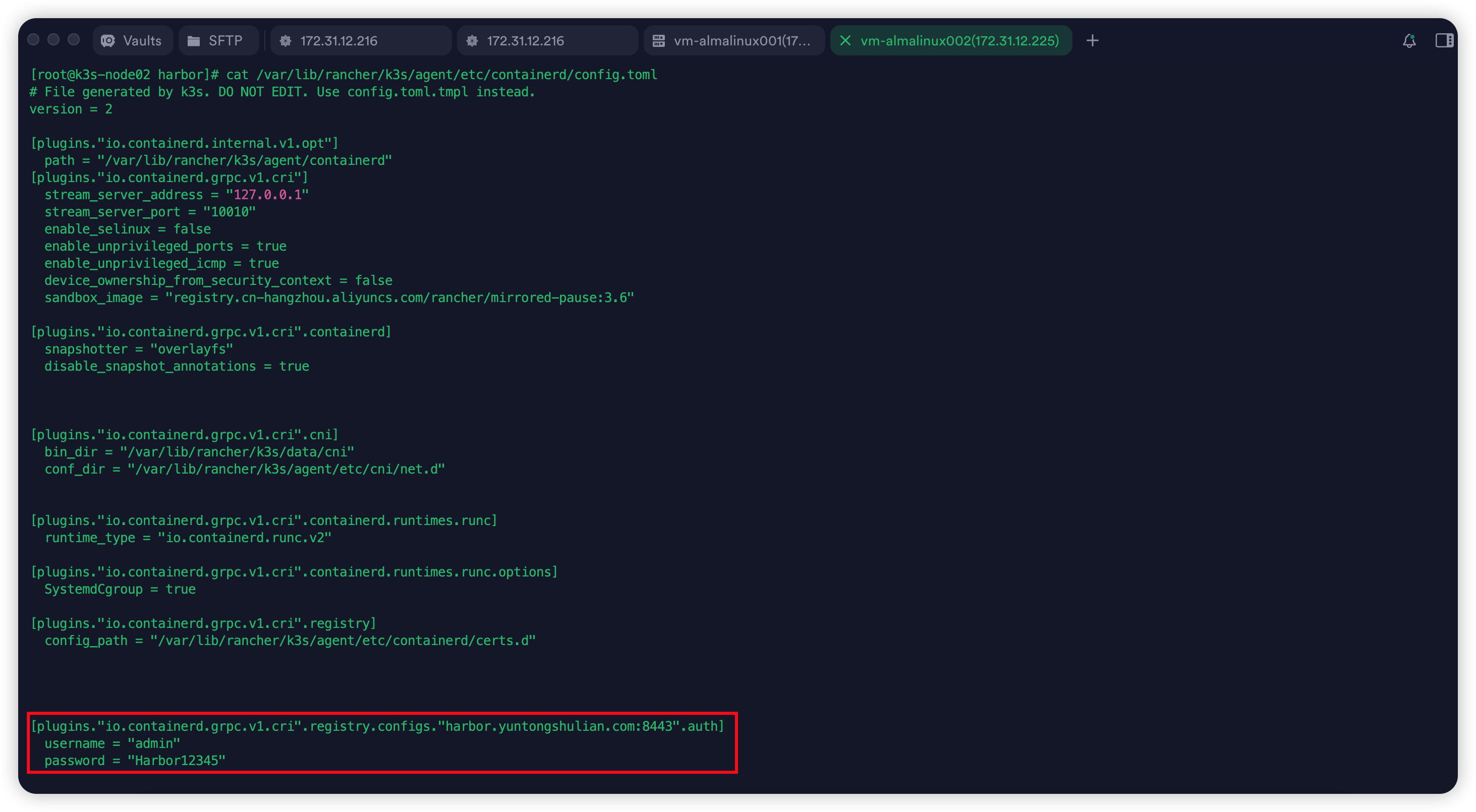

containerd-config

4.2.1.3 配置 k3s-node01​

在 k3s-node01 上创建证书目录

mkdir /data/harbor/ssl

将证书文件从 k3s-master 复制到 k3s-node01:

cd /data/harbor/ssl

scp ca.crt harbor.repo.{crt,key} root@172.31.12.220:/data/harbor/ssl/

在 k3s-node01 上创建 /etc/rancher/k3s/ 目录

mkdir /etc/rancher/k3s/

将 /etc/rancher/k3s/registries.yaml 从 k3s-master 复制到 k3s-node01:

scp /etc/rancher/k3s/registries.yaml root@172.31.12.220:/etc/rancher/k3s/

在 k3s-node01 上重启 k3s-agent：

systemctl start k3s-agent

查看生效配置:

cat /var/lib/rancher/k3s/agent/etc/containerd/config.toml

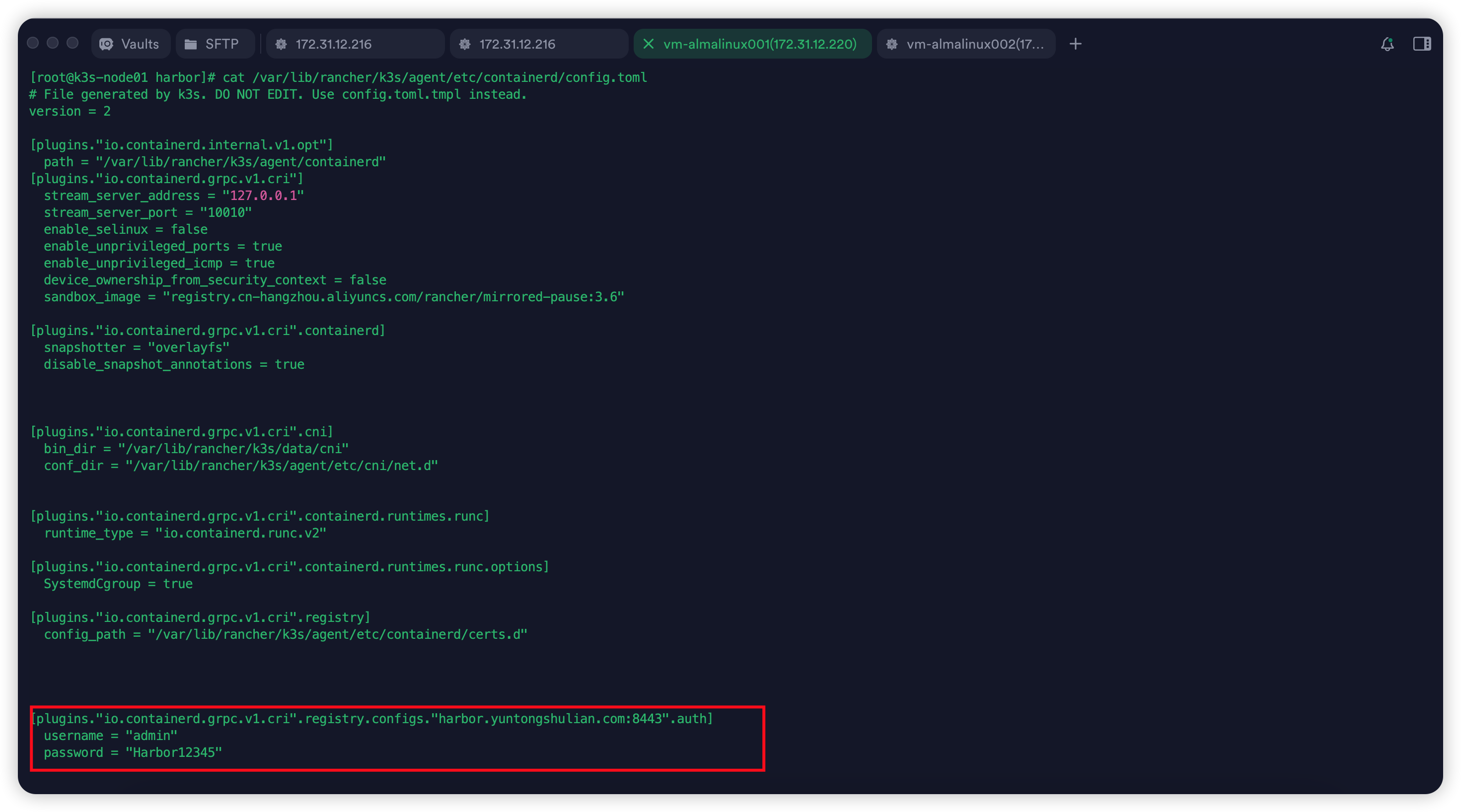

containerd-config

4.2.1.4 配置 k3s-node02​

在 k3s-node02 上创建证书目录

mkdir /data/harbor/ssl

将证书文件从 k3s-master 复制到 k3s-node02:

cd /data/harbor/ssl

scp ca.crt harbor.repo.{crt,key} root@172.31.12.225:/data/harbor/ssl/

在 k3s-node02 上创建 /etc/rancher/k3s/ 目录

mkdir /etc/rancher/k3s/

将 /etc/rancher/k3s/registries.yaml 从 k3s-master 复制到 k3s-node02:

scp /etc/rancher/k3s/registries.yaml root@172.31.12.225:/etc/rancher/k3s/

在 k3s-node02 上重启 k3s-agent：

systemctl start k3s-agent

查看生效配置:

cat /var/lib/rancher/k3s/agent/etc/containerd/config.toml

containerd-config

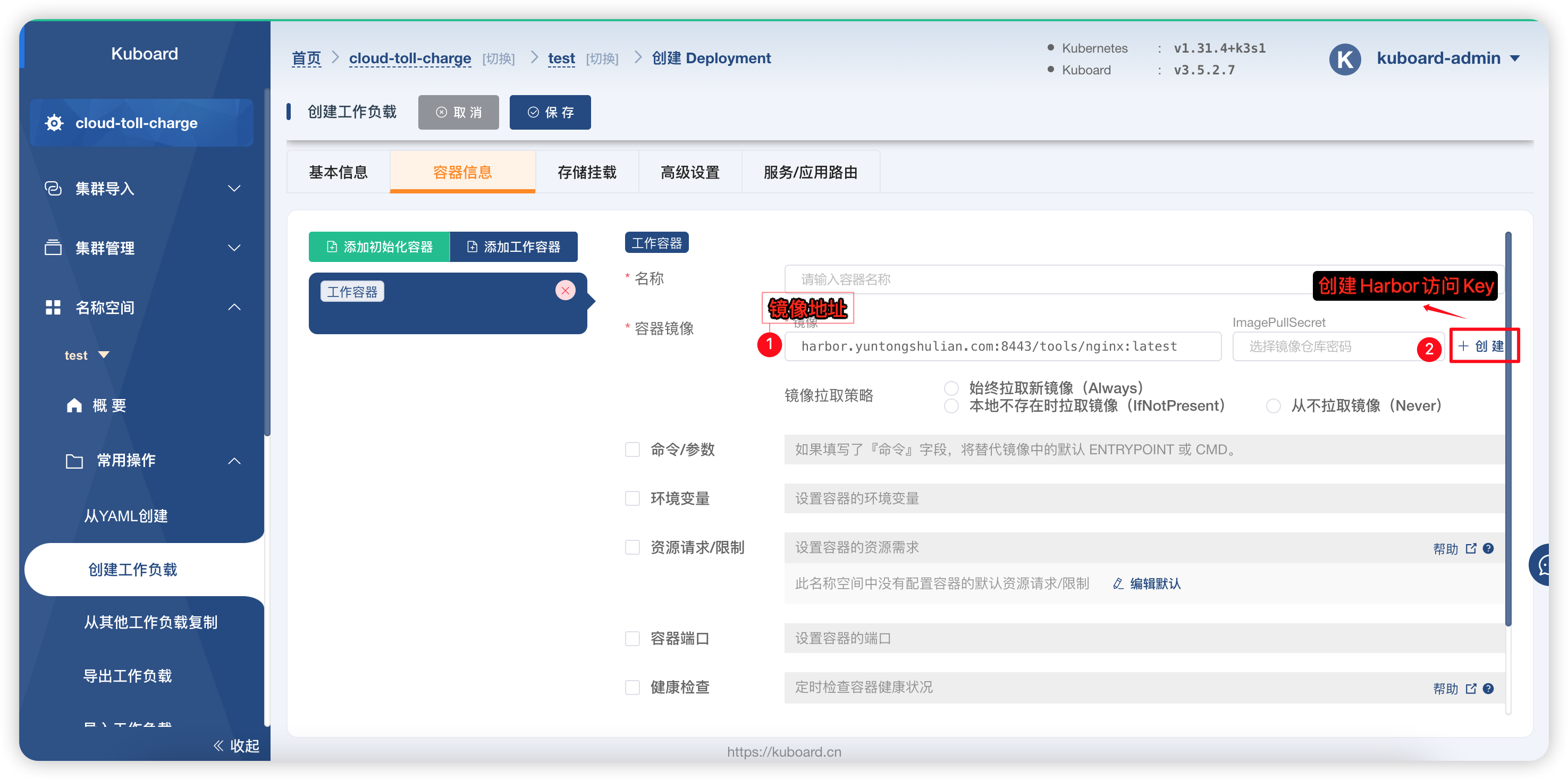

4.3 添加容器信息​


创建 Harbor 访问密钥

create-harbor-access-secret

选择 Harbor 访问密钥

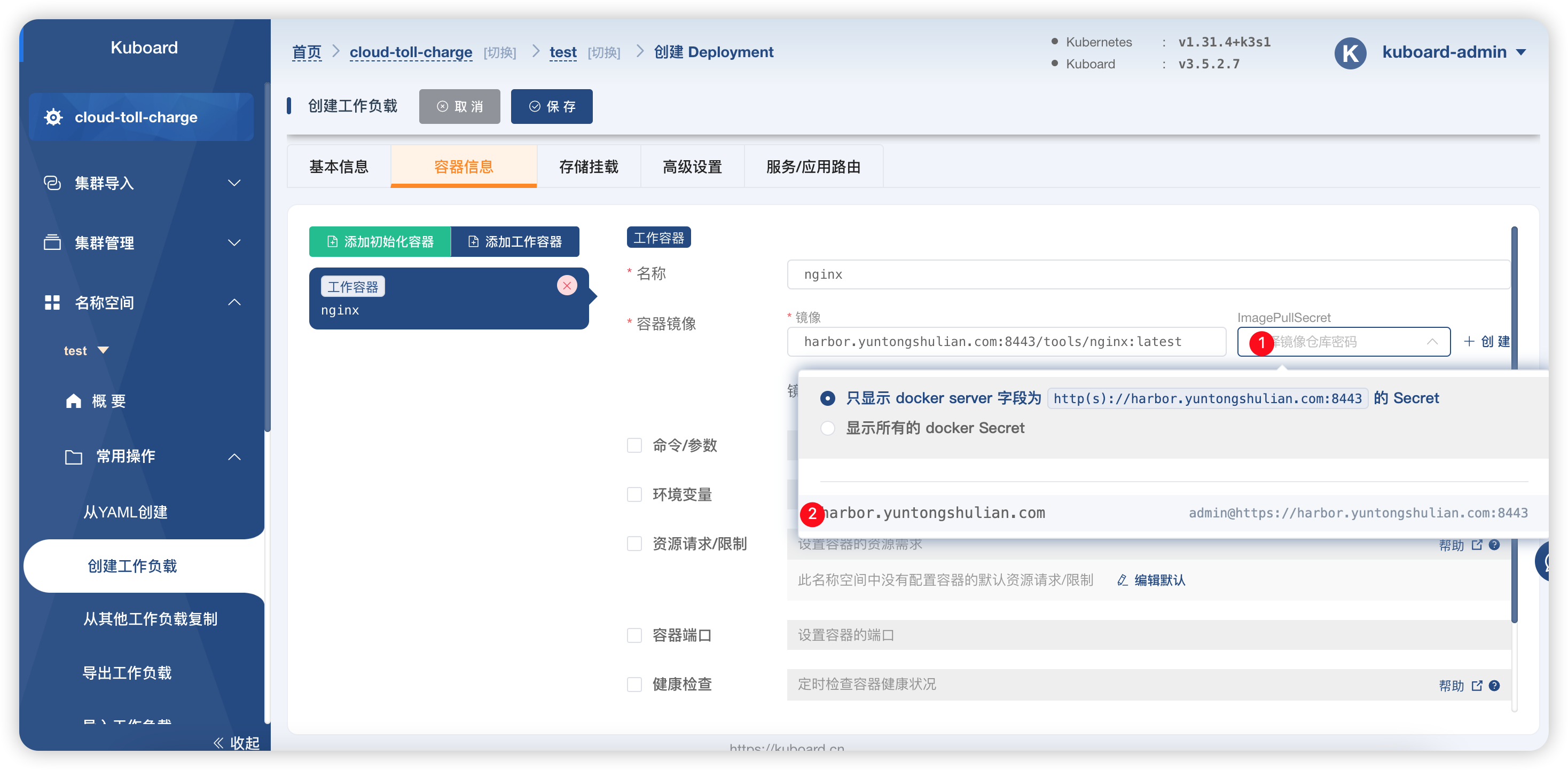

choose-harbor-access-secret

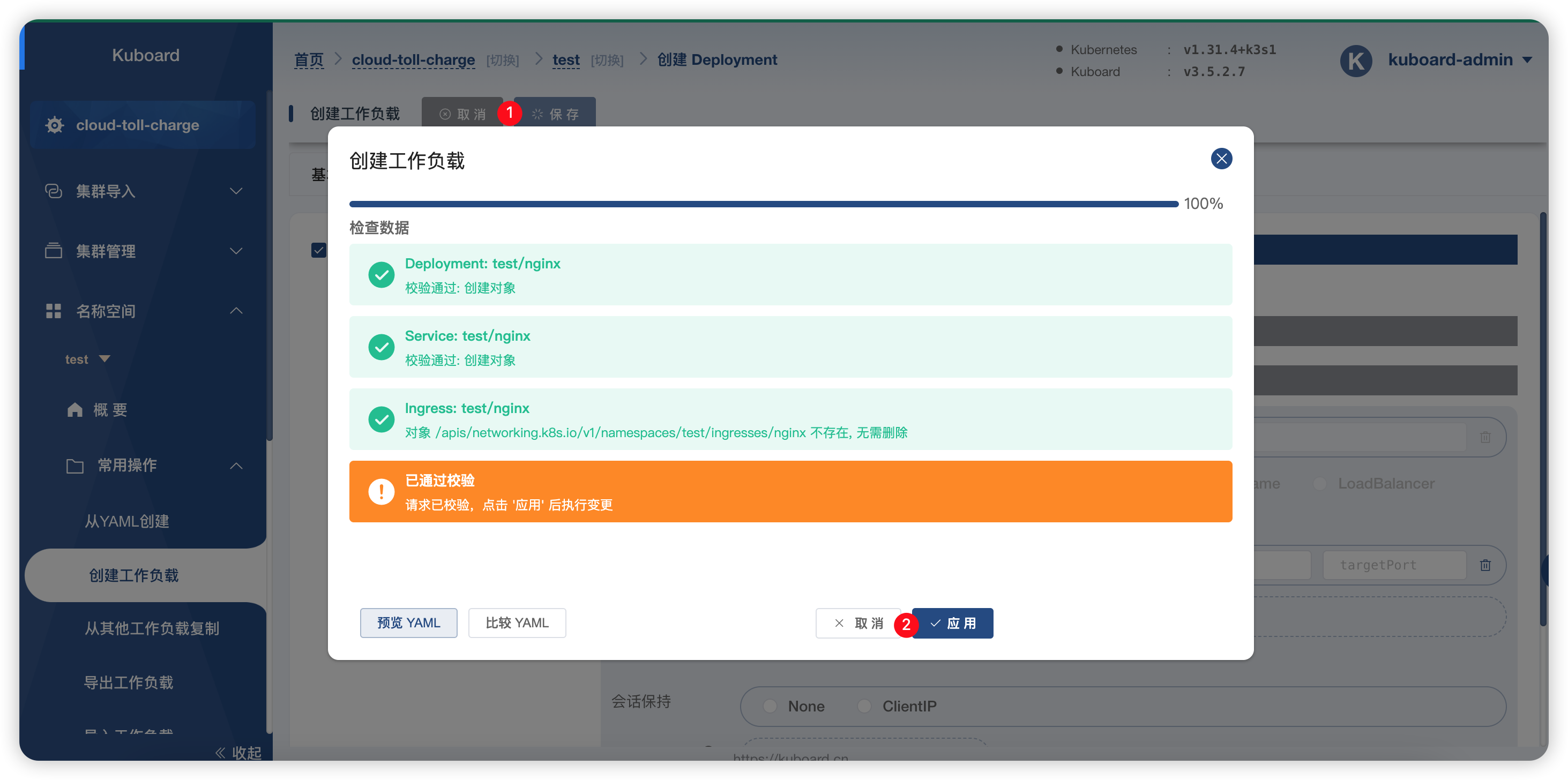

4.4 添加端口映射​

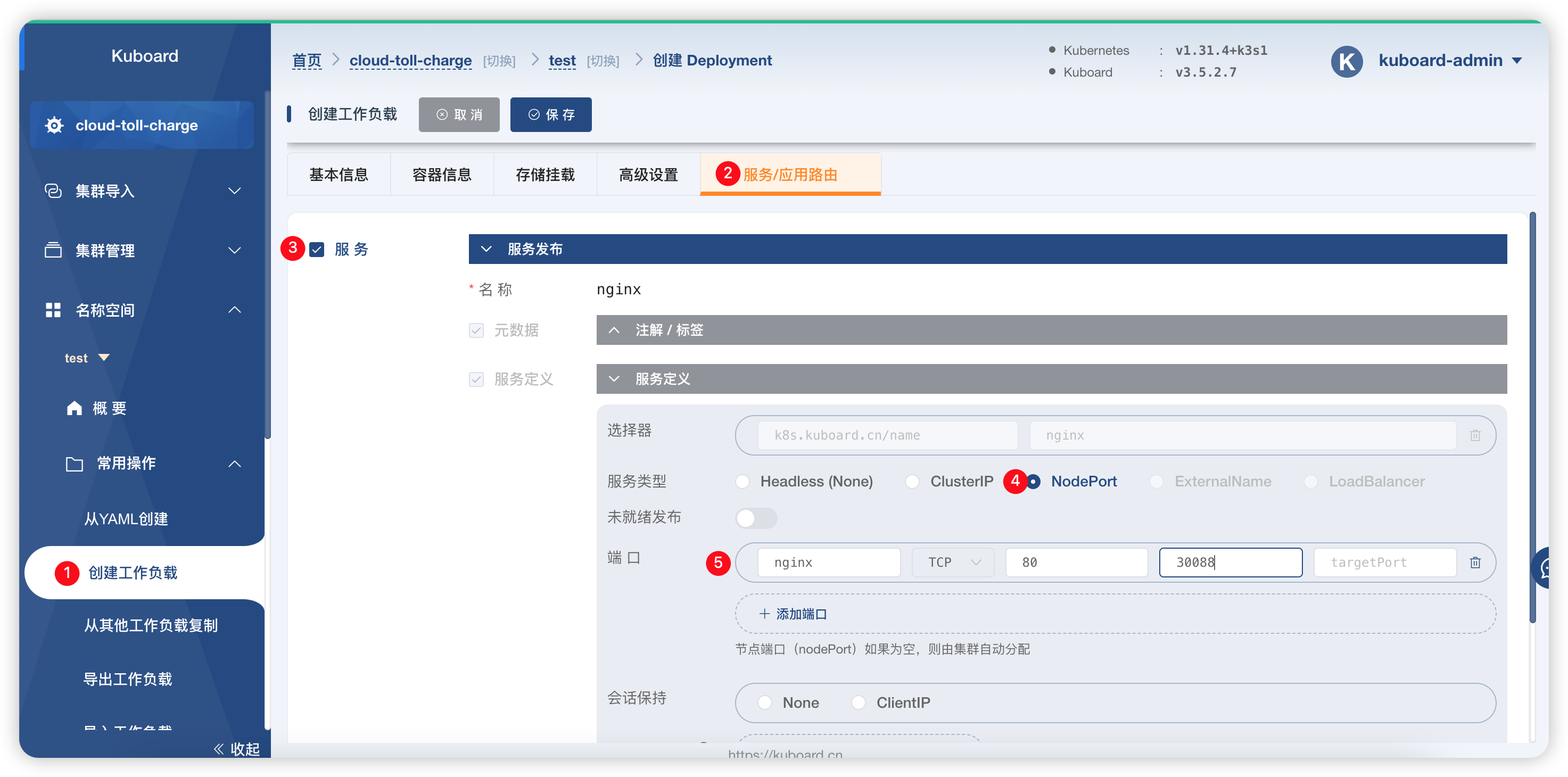

在服务/应用路由中选择服务，并添加端口，服务类型选择为NodePort，配置端口映射:


保存 > 应用

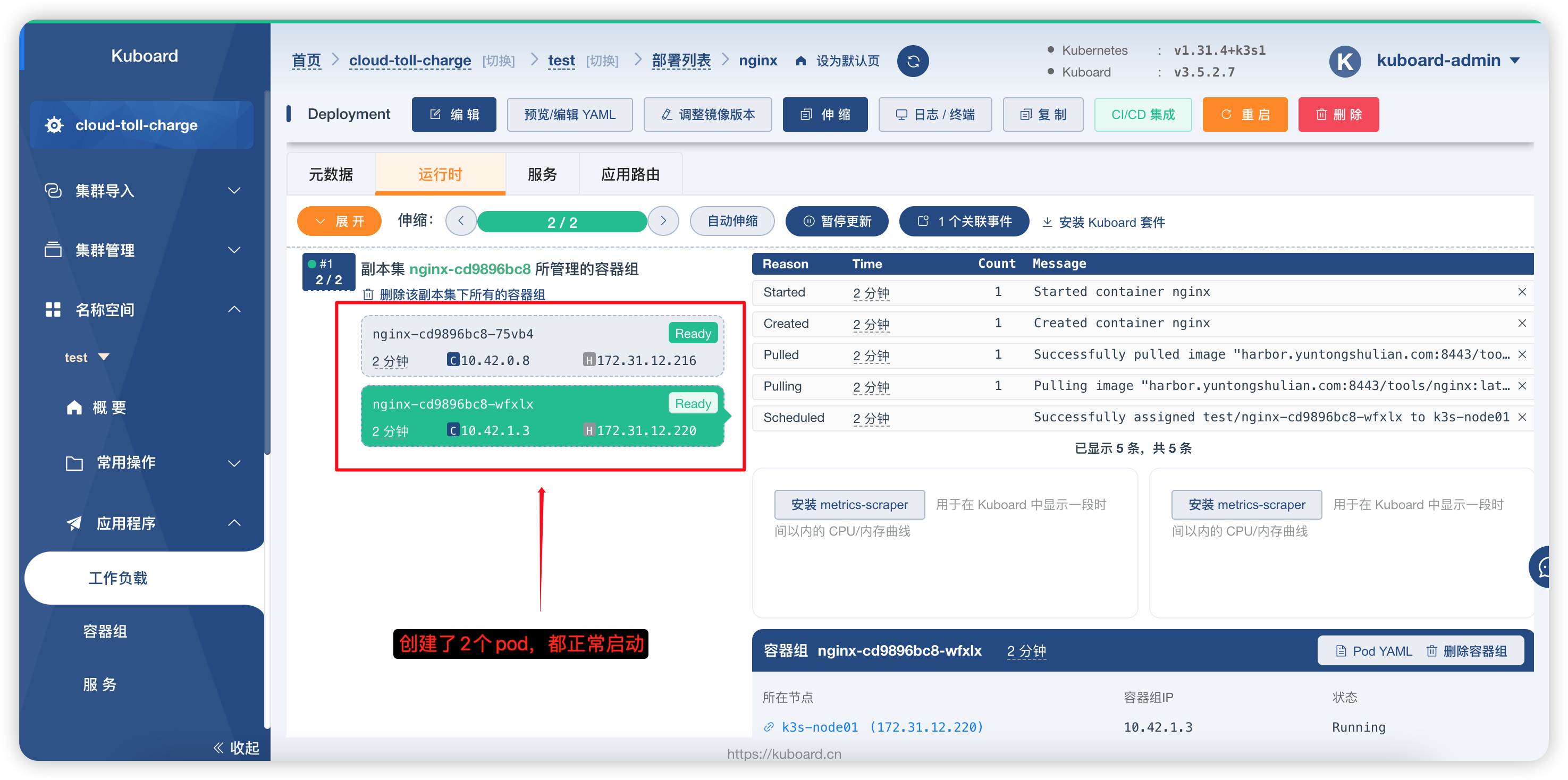

4.5 创建工作负载成功​


4.6 验证​

k3s-master:

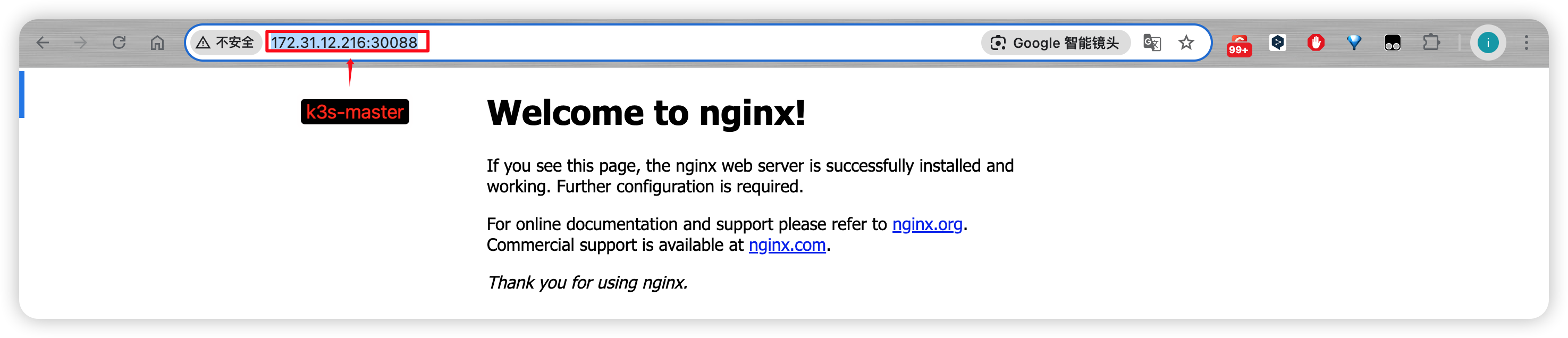

k3s-master-confirm

5.4 添加容器挂载​

为容器添加存储 add-workload-storage

验证: k3s-master:

➜  nfs ll /data/nfs/nginx
total 4.0K
-rw-r--r-- 1 root root    0 12月 27 13:28 access.log
-rw-r--r-- 1 root root 3.2K 12月 27 13:28 error.log

k3s-node01:

[root@k3s-node01 data]# ll /data/nfs/nginx/
total 4
-rw-r--r-- 1 root root    0 Dec 27 13:28 access.log
-rw-r--r-- 1 root root 3176 Dec 27 13:28 error.log

k3s-node02:

[root@k3s-node02 data]# ll /data/nfs/nginx/
total 4
-rw-r--r-- 1 root root    0 Dec 27 13:28 access.log
-rw-r--r-- 1 root root 3176 Dec 27 13:28 error.log
